2 вариант
1. К магнитной стрелке (северный полюс голубого цвета), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка
1) повернется на 180°2) повернется на 90° по часовой стрелке3) повернется на 90° против часовой стрелки4) останется в прежнем положении
2. Электрическая цепь, состоящая из четырех прямолинейных горизонтальных проводников (1-2, 2-3, 3-4, 4-1) и источника постоянного тока, находится в однородном магнитном поле. Вектор магнитной индукции В направлен горизонтально влево (вид сверху). Куда направлена сила, действующая на проводник 4-1?
3. Как взаимодействуют два параллельных друг другу проводника, если электрический ток в них идет в противоположных направлениях?
1) Притягиваются друг к другу2) Отталкиваются друг от друга3) Проводники не взаимодействуют4) Среди ответов нет правильного
4. Положительно заряженная частица, имеющая горизонтально направленную скорость й, влетает в область поля перпендикулярно вектору индукции магнитного поля (см. рис.). Куда направлена действующая на частицу сила?
1) Вертикально вниз2) Вертикально вверх3) Горизонтально на нас4) Горизонтально от нас
5. Фарадей обнаружил
1) отклонение магнитной стрелки при протекании электрического тока по проводу2) взаимодействие параллельных проводников с током3) возникновение тока в замкнутой катушке при опускании в нее магнита4) взаимодействие двух магнитных стрелок
6. Как называется неподвижная часть генератора?
1) Ротор2) Статор3) Трансформатор4) Электродвигатель
7. Расположите в порядке возрастания частоты электромагнитные излучения разной природы.
А: инфракрасное излучение СолнцаБ: рентгеновское излучениеВ: видимый светГ: ультрафиолетовое излучение
1) А, В, Г, Б2) Б, А, Г, В3) В, Б, А, В4) Б, Г, А, В
8. На какую длину волны нужно настроить радиоприемник, чтобы слушать радиостанцию открытое радио,>, которая вещает на частоте 102,5 МГц? Скорость распространения электромагнитных волн с = 3 · 108 м/с.
1) 2,927 мм2) 2,927 см3) 2,927 дм4) 2,927 м
9. От чего не зависит электроемкость конденсатора?
1) От площади пластин2) От расстояния между пластинами3) От заряда и напряжения4) От размеров пластин
10. Как изменится период собственных электромагнитных колебаний в контуре (см. рис.), если ключ К перевести из положения 1 в положение 2?
1) Увеличится в 4 раза2) Уменьшится в 4 раза3) Увеличится в 2 раза4) Уменьшится в 2 раза
11. Луч света преломляется на границе стекло — воздух. Угол преломления при этом
1) больше угла падения2) меньше угла падения3) равен углу падения4) может быть больше или меньше угла падения
12. Какова энергия фотона, излучаемого при переходе атома из возбужденного состояния с энергией Е1 в основное с энергией Е?
1) (E1-E)/h2) (E1+E)/h3) E1-E4) E1+E
Ответы на контрольный тест по физике Электромагнитное поле 9 класс1 вариант1-12-43-14-15-26-37-38-29-210-211-212-32 вариант1-42-33-24-45-36-27-18-49-310-311-112-3
1 вариант

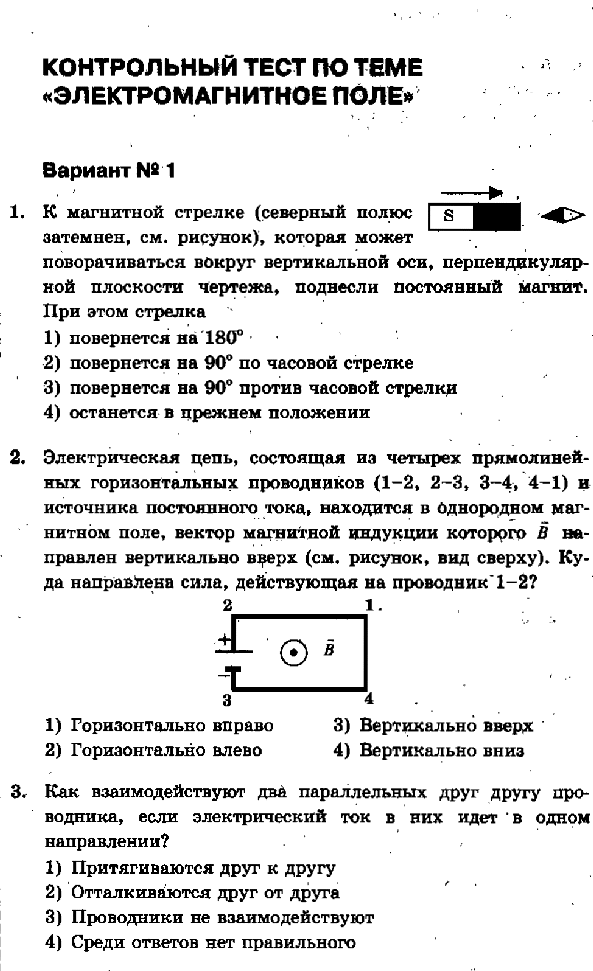

1. К магнитной стрелке (северный полюс голубого цвета), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка
1) повернется на 180°2) повернется на 90° по часовой стрелке3) повернется на 90° против часовой стрелки4) останется в прежнем положении
2. Электрическая цепь, состоящая из четырех прямолинейных горизонтальных проводников (1-2, 2-3, 3-4, 4-1) и источника постоянного тока, находится в однородном магнитном поле, вектор магнитной индукции которого В направлен на нас (вид сверху). Куда направлена сила, действующая на проводник 1-2?
1) Горизонтально вправо2) Горизонтально влево3) Вертикально вверх4) Вертикально вниз
3. Как взаимодействуют два параллельных друг другу проводника, если электрический ток в них идет в одном направлении?
1) Притягиваются друг к другу2) Отталкиваются друг от друга3) Проводники не взаимодействуют4) Среди ответов нет правильного
4. Отрицательно заряженная частица, имеющая горизонтально направленную скорость и, влетает в область поля перпендикулярно вектору индукции магнитного поля (см. рис.). Куда направлена действующая на частицу сила?
1) К нам из-за плоскости рисунка2) От нас перпендикулярно плоскости рисунка3) Горизонтально влево в плоскости рисунка4) Горизонтально вправо в плоскости рисунка
5. В металлическое кольцо в течение первых трех секунд вдвигают магнит, в течение следующих трех секунд магнит оставляют неподвижным внутри кольца, в течение последующих трех секунд его вынимают из кольца. В какие промежутки времени в катушке течет ток?
1) 0-9 с2) 0-3 с и 6-9 с3) 3-6 с4) Только 0-3 с
6. В каком техническом устройстве используется явление возникновения индукционного тока?
1) Электромагнит в подъемном кране2) Электродвигатель3) Электрогенератор4) Амперметр
7. Выберите электромагнитное излучение, которое обладает наибольшей длиной волны.
1) Видимый свет2) Инфракрасное излучение3) Радиоволны4) Рентгеновское излучение
8. Радиостанция работает на частоте 60 МГц. Найдите длину электромагнитных волн, излучаемых антенной радиостанции. Скорость распространения электромагнитных волн с = 3 · 108 м/с.
1) 0,5 м2) 5 м3) 6 м4) 10 м
9. В каких единицах в СИ измеряется электроемкость конденсатора?
1) 1 Вб2) 1 Ф3) 1 Н4) 1 А
10. Как изменится период собственных электромагнитных колебаний в контуре (см. рис.), если ключ К перевести из положения 1 в положение 2?
1) Уменьшится в 4 раза2) Не изменится3) Уменьшится в 2 раза4) Увеличится в 2 раза
11. Если луч падает на границу раздела двух прозрачных сред под углом 60°, то угол преломления составляет 45°. Определите по этим данным относительный показатель преломления.
1) 0,822) 1,233) 1,64) 1,73
12. Какова энергия фотона, поглощаемого при переходе атома из основного состояния с энергией Е в возбужденное с энергией Е1?
1) (E1-E)/h2) (E1+E)/h3) E1-E4) E1+E
Вариант 2
1. По графику (рис. 130) определите период, частоту и амплитуду колебаний силы тока.
2. Чему равна длина волн, посылаемых радиостанцией, работающей на частоте 1400 кГц?
3. На прямолинейный проводник с током, помещенный в однородное магнитное поле с индукцией 0,34 Тл, действует сила 1,65 Н. Определите длину проводника, если он расположен перпендикулярно линиям индукции магнитного поля. Сила тока в проводнике 14,5 А.
4. Электрон влетает в однородное магнитное поле с индукцией 0,5 Тл со скоростью 20 000 км/с перпендикулярно линиям магнитной индукции. Определите силу, с которой магнитное поле действует на электрон.
5. Электрон, двигаясь со скоростью 3,54 · 105 м/с, попадает в однородное магнитное поле с индукцией 2 · 10-5 Тл перпендикулярно линиям магнитной индукции и продолжает двигаться по окружности радиусом 10 см. Определите отношение заряда электрона к его массе.
6. Сила тока в горизонтально расположенном проводнике длиной 10 см и массой 2 г равна 10 А. Какова индукция магнитного поля, в которое нужно поместить проводник, чтобы сила тяжести уравновесилась силой, действующей на проводник со стороны магнитного поля?
Вариант 1
1. По графику (рис. 129) определите период, частоту и амплитуду колебаний силы тока.
2. На какой частоте работает радиостанция, передавая программу на волне длиной 250 м?
3. Определите силу тока, проходящего по прямолинейному проводнику, находящемуся в однородном магнитном поле с индукцией 10 Тл, если на активную часть проводника длиной 40 см действует сила 20 Н. Проводник расположен перпендикулярно линиям магнитной индукции.
4. Протон движется со скоростью 106 м/с перпендикулярно однородному магнитному полю с индукцией 1 Тл. Определите силу, действующую на протон.
5. Электрон описывает в однородном магнитном поле окружность радиусом 4 мм. Скорость движения электрона равна 3,5 · 106 м/с. Определите индукцию магнитного поля.
6. Какова сила тока в прямолинейном проводнике, помещенном в однородное магнитное поле перпендикулярно линиям индукции, если он не падает? 1 м его длины имеет массу 3 кг, а индукция магнитного поля равна 20 Тл.
2 вариант
1. Квадратная рамка расположена в однородном магнитном поле, как показано на рисунке. Направление тока в рамке указано стрелками. Как направлена сила, действующая на сторону ab рамки со стороны магнитного поля?
2. Прямолинейный проводник длиной 20 см, по которому течёт электрический ток силой 3 А, находится в однородном магнитном поле с индукцией 4 Тл и расположен под углом 90° к вектору магнитной индукции. Чему равна сила, действующая на проводник со стороны магнитного поля?
1) 240 Н
2) 0,15 Н
3) 60 Н
4) 2,4 Н
3. Проводящее кольцо с разрезом поднимают над полосовым магнитом, а сплошное проводящее кольцо смещают вправо.
При этом индукционный ток
1) течёт только в первом кольце
2) течёт только во втором кольце
3) течёт и в первом, и во втором кольце
4) не течёт ни в первом, ни во втором кольце
4. Длина электромагнитной волны в воздухе равна 0,6 мкм. Чему равна частота колебаний вектора напряжённости электрического поля в этой волне? Скорость распространения электромагнитных волн с = 3 · 108 м/с.
1) 1014 Гц
2) 5 · 1013 Гц
3) 1013 Гц
4) 5 · 1014 Гц
5. Как изменится электрическая ёмкость плоского конденсатора, если расстояние между пластинами увеличить в 2 раза?
1) Не изменится
2) Увеличится в 2 раза
3) Уменьшится в 2 раза
4) Среди ответов 1-3 нет правильного
6. Как изменится период собственных электромагнитных колебаний в контуре, если ключ К перевести из положения 1 в положение 2?
1) Уменьшится в 4 раза
2) Увеличится в 4 раза
3) Уменьшится в 2 раза
4) Увеличится в 2 раза
7. Установите соответствие между особенностями электромагнитных волн и их диапазонами. К каждой позиции первого столбца подберите соответствующую позицию второго.
Особенности волн
А) Волны с минимальной частотой
Б) Волны, идущие от нагретых тел
В) Волны, обладающие проникающей способностью
Электромагнитные волны
1) Радиоволны
2) Инфракрасное излучение
3) Видимое излучение
4) Ультрафиолетовое излучение
5) Рентгеновское излучение
8. Ученик решил использовать лазерную указку для определения показателя преломления неизвестной жидкости. Он взял прямоугольную пластмассовую коробочку с прозрачными стенками, налил в неё жидкость и насыпал детскую присыпку, чтобы луч стал видимым. Для измерения угла падения и угла преломления он воспользовался двумя одинаковыми транспортирами и определил, что угол падения 75° (sin75° = 0,97). Чему равен показатель преломления n?
9. В таблице показано, как изменялся заряд конденсатора в колебательном контуре с течением времени.
Вычислите ёмкость конденсатора в контуре, если индуктивность катушки равна 32 мГн.
1 вариант
A1. По прямолинейному проводнику идёт ток в направлении, указанном стрелкой. Магнитные линии проводника с током правильно показаны на рисунке
А2. На рисунке показан проволочный прямоугольник, подключенный к источнику тока и помещённый в однородное магнитное поле, направленное перпендикулярно плоскости рисунка. Сила, действующая со стороны магнитного поля на проводник CD, направлена
1) вниз
2) вверх
3) влево
4) вправо
А3. На рисунке изображён проволочный контур, находящийся в однородном магнитном поле. При таком расположении контура пронизывающий его магнитный поток
1) равен нулю
2) минимальный
3) отрицательный
4) максимальный
А4. В момент включения тока в замкнутой цепи, содержащей катушку,
1) не возникает индукционного тока
2) возникнет индукционный ток, помогающий увеличению тока
3) возникнет индукционный ток, препятствующий увеличению тока
4) возникнет индукционный ток, не зависящий от характера изменения тока
А5. К электромагнитным волнам не относятся
1) рентгеновские волны
2) звуковые волны
3) световые волны
4) радиоволны
А6. Длина электромагнитной волны равна 3 см. Период колебаний в этой волне равен
1) 10-10 с
2) 10-8 с
3) 9·106 с
4) 9·108 с
А7. Если конденсатор в колебательном контуре полностью разряжен, то
1) энергия конденсатора максимальна, энергия катушки минимальна
2) энергии конденсатора и катушки максимальны
3) энергии конденсатора и катушки минимальны
4) энергия катушки максимальна, энергия конденсатора минимальна
B1. Определите единицы измерения физических величин.
А) Частота
Б) Заряд
1) Кулон
2) Герц
3) Ватт
4) Вольт
5) Ампер
В2. В колебательном контуре увеличили электроёмкость конденсатора. Как изменились при этом период колебаний, длина электромагнитной волны и скорость распространения волны? Для каждой величины подберите характер её изменения:
1) не изменилась
2) уменьшилась
3) увеличилась
Цифры в ответе могут повторяться.
| Период колебаний | |
| Длина электромагнитной волны | |
| Скорость распространения волны |
С1. Проводник массой 10 г подвешен на тонких легких нитях и помещен в однородное магнитное поле с индукцией 30 мТл направленной, как показано на рисунке.
Длина проводника 20 см. Определите силу натяжения нитей при пропускании по проводнику тока силой 6 А.
5 вариант
A1. К магнитной стрелке (северный полюс затемнён, см. рис.), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка
1) повернётся на 180°
2) повернётся на 90° по часовой стрелке
3) повернётся на 90° против часовой стрелки
4) останется в прежнем положении
А2. Участок проводника длиной 5 см находится в магнитном поле индукцией 50 мТл. Сила электрического тока, протекающего по проводнику, равна 20 А. Проводник расположен перпендикулярно линиям магнитной индукции. Какое перемещение совершает проводник в направлении действия силы Ампера, если работа этой силы 0,004 Дж?
1) 0,0008 м
2) 0,08 м
3) 0,8 м
4) 8 м
А3. Электрон е—, влетевший в зазор между полюсами электромагнита, имеет горизонтально направленную скорость v, перпендикулярную вектору индукции магнитного поля В (см. рис.). Куда направлена действующая на электрон сила Лоренца F?
1) Вертикально вниз
2) Вертикально вверх
3) Горизонтально влево
4) Горизонтально вправо
А4. При движении проводника в однородном магнитном поле в проводнике возникает ЭДС индукции E1 При увеличении скорости движения проводника в 2 раза ЭДС индукции E2 будет равна
1) 2E1
2) E1
3) 0,5E1
4) 0,25E1
А5. На рисунке показано изменение силы тока в катушке индуктивности от времени.
Модуль ЭДС самоиндукции принимает наибольшее значение в промежутках времени
1) 0-1 с и 2-3 с
2) 1-2 и 2-3 с
3) 0-1 с и 3-4 с
4) 2-3 с и 3-4 с
В1. Горизонтальные рельсы находятся на расстоянии 40 см друг от друга. На них лежит стержень перпендикулярно рельсам. Какой должна быть индукция магнитного поля В для того, чтобы стержень начал двигаться, если по нему пропустить ток силой 50 А? Коэффициент трения о рельсы стержня 0,2. Масса стержня 500 г.
В2. Частица массой m, несущая заряд q, движется в однородном магнитном поле индукцией В по окружности радиуса R со скоростью v. Что произойдёт с радиусом орбиты, периодом обращения и импульсом частицы при уменьшении заряда частицы?
К каждой позиции первого столбца подберите соответствующую позицию второго.
Физические величины
А) радиус орбиты
Б) период обращения
В) импульс частицы
Их изменения
1) увеличится
2) уменьшится
3) не изменится
C1. Положительно заряженная частица попадает в однородное магнитное поле. Скорость частицы перпендикулярна направлению вектора магнитной индукции поля. Область поля имеет ширину l. При какой минимальной скорости частица преодолеет область, занятую магнитным полем?
Ответы на контрольную работу по теме Электромагнетизм 11 класс1 вариант
А1-1
А2-4
А3-4
А4-2
А5-4
В1-0,1
В2-223
С1. 5 · 10-10 Кл2 вариант
А1-3
А2-3
А3-3
А4-1
А5-3
В1. 9,55 · 107 м/с
В2-113
С1. l=((mv)/(qB))(1-cosα)3 вариант
А1-2
А2-2
А3-2
А4-4
А5-4
В1. 30 A
В2-221
С1. 125 мкКл4 вариант
А1-2
А2-1
А3-2
А4-3
А5-3
В1. 0,05 Тл
В2-112
С1. v≤(qB(r2+L2))/(2rm)5 вариант
А1-4
А2-2
А3-1
А4-1
А5-3
В1. 0,05 Тл
В2-112
С1. v>(lqB)/m
Вариант 4
1. По графику (рис. 132) определите период, частоту и амплитуду колебаний силы тока.
2. Определите, на какой частоте работает радиостанция, передающая программу на волне 500 м.
3. Прямолинейный проводник длиной 40 см помещен в однородное магнитное поле перпендикулярно линиям индукции. Определите магнитную индукцию поля, если на проводник со стороны магнитного поля действует сила в 4 Н, когда по нему проходит ток 2 А.
4. Протон движется в однородном магнитном поле с индукцией 5 мТл со скоростью 10 000 км/с, направленной перпендикулярно линиям магнитной индукции. Определите силу, действующую на протон.
5. Электрон влетает в магнитное поле перпендикулярно линиям магнитной индукции со скоростью 107 м/с. Рассчитайте радиус кривизны траектории, по которой будет двигаться электрон, если индукция магнитного поля 5,6 мТл.
6. Прямолинейный проводник массой 0,02 кг и длиной 50 см помещен в однородное магнитное поле перпендикулярно линиям магнитной индукции. Какой должна быть индукция магнитного поля, чтобы проводник висел не падая, если сила тока в проводнике 2 А?
Примечание:
Масса электрона 9,1 · 10-31 кг.
Заряд электрона -1,6 · 10-19 Кл.
Масса протона 1,67 · 10-27 кг.
Заряд протона +1,6 · 10-19 Кл.
Ответы на контрольную работу по физике Электромагнитное поле 9 классВариант 1
1.
0,04 с
25 Гц
5 мА
2. 1,2 МГц
3. 5 А
4. 1,6 · 10-13 Н
5. 5 мТл
6. 1,5 АВариант 2
1.
0,02 с
50 Гц
20 мА
2. 214,3 м
3. 0,33 м
4. 1,6 · 10-12 Н
5. 1,77 · 1011 Кл/кг
6. 0,02 ТлВариант 3
1.
0,08 с
12,5 Гц
10 мА
2. 4,39 м
3. 0,0126 Н
4. 5 · 10-14 Н
5. Re : Rp = 1 : 1835
6. 16 АВариант 4
1.
0,025 с
40 Гц
40 мА
2. 600 кГц
3. 5 Тл
4. 8 · 10-15 Н
5. 1 см
6. 0,2 Тл
2 вариант
A1. На проводник, расположенный в однородном магнитном поле под углом 30° к направлению линий магнитной индукции, действует сила F. Если увеличить этот угол в 3 раза, то на проводник будет действовать сила, равная
1) 0
2) F/2
3) 2F
4) 3F
А2. Участок проводника длиной 20 см находится в магнитном поле индукцией 25 мТл. Сила Ампера при перемещении проводника на 8 см в направлении своего действия совершает работу 0,004 Дж. Проводник расположен перпендикулярно линиям магнитной индукции. Чему равна сила тока, протекающего по проводнику?
1) 0,01 А
2) 0,1 А
3) 10 А
4) 64 А
А3. Протон р, влетевший в зазор между полюсами электромагнита, имеет горизонтальную скорость v, перпендикулярную вектору индукции В магнитного поля, направленного вверх (см. рис.). Куда направлена действующая на протон сила Лоренца F?
1) Вертикально вниз
2) Вертикально вверх
3) Горизонтально к нам
4) Горизонтально от нас
А4. Проволочная рамка площадью S = 2 м2 расположена перпендикулярно линиям вектора магнитной индукции однородного магнитного поля. Величина вектора магнитной индукции равна 0,04 Тл. За время t = 0,01 с магнитное поле равномерно спадает до нуля. Чему равна ЭДС индукции, генерируемая при этом в рамке?
1) 8 В
2) 2 В
3) 0,8 мВ
4) 0 В
А5. На рисунке приведён график изменения силы тока в катушке индуктивности от времени.
Модуль ЭДС самоиндукции принимает наибольшее значение в промежутке времени
1) 0-1 с
2) 1-5 с
3) 5-6 с
4) 6-8 с
В1. С какой скоростью вылетает α-частица из радиоактивного ядра, если она, попадая в однородное магнитное поле индукцией В = 2 Тл перпендикулярно его силовым линиям, движется по дуге окружности радиусом R = 1 м? (Масса α-частицы 6,7 · 10-27 кг, её заряд равен 3,2 · 10-19 Кл).
В2. Частица массой m, несущая заряд q, движется в однородном магнитном поле с индукцией В по окружности радиуса R со скоростью v. Что произойдёт с радиусом орбиты, периодом обращения и кинетической энергией частицы при уменьшении индукции магнитного поля?
К каждой позиции первого столбца подберите соответствующую позицию второго.
Физические величины
А) радиус орбиты
Б) период обращения
В) кинетическая энергия
Их изменения
1) увеличитcя
2) уменьшитcя
3) не изменитcя
C1. Частица зарядом q и массой m влетает в область однородного магнитного поля с индукцией В. Скорость частицы v направлена перпендикулярно силовым линиям поля и границе области. После прохождения области поля частица вылетает под углом α к первоначальному направлению движения. На каком расстоянии l от точки входа в поле вылетит частица из области, занятой полем?
